突破滿管與非滿管局限:雷達超聲流量儀實現全管態精準監測
排水管網屬于24小時運行的城市生命線設施,從不停歇。但其運行狀態復雜多變,有時管道流量大到接近滿管狀態,甚至出現溢流風險;有時管道流量小,呈現“半滿”或“低水位”狀態。但無論哪一種情況,對管道內水位的實時掌控,可以為水務部門管理避免監管盲區,比如時間、空間的“盲區”。基于雷達與超聲波雙重監測技術的雷達超聲流量儀,便是實現這一目標的高科技工具。

一、滿管與非滿管面臨哪些問題
當管道流量大、接近滿管狀態時,水流速度高、管內壓力大,水流可能比較急。這時水面不平、氣泡和夾雜物增多的情況十分常見。同時,滿管狀態下管道溢流現象更易發生,對監管的時效性也提出了更高要求。相比滿管狀態,低水位或非滿管狀態下的測量也具有挑戰性。此時管道截面利用率低、水位波動小、流速不均勻。在這種場景下需要避免受到氣泡、雜物或管壁的反射干擾。

二、雷達與超聲波雙重監測的優勢
1.雷達測流

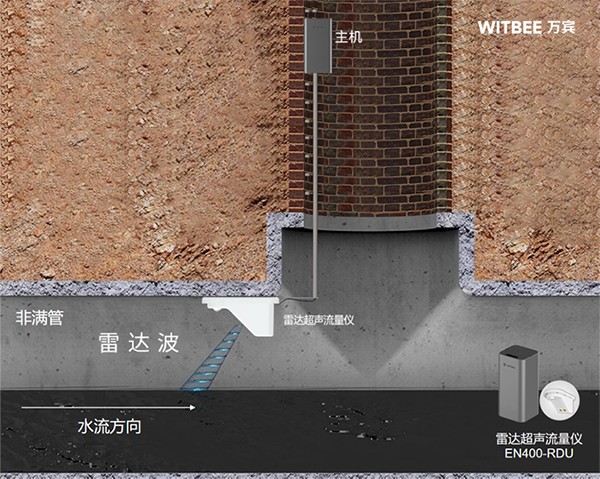

在非滿管狀態下,WITBEE?萬賓科技?雷達超聲流量儀EN400-RDU基于雷達波反射原理,通過向水面發射電磁波,并接收其反射信號,以此計算水位高度與流速分布。其優勢在于:
(1)非接觸測量:不受管道內雜物或水質影響,同時不與水流接觸,損壞風險大幅降低,維護成本也可以得以有效控制。
(2)高響應性:能夠24小時響應管道內的水位變化,為水利管理、城市排水監測提供更及時的數據支持,確保預警與調度的時效性。
2.超聲波測流
雷達超聲流量儀在滿管狀態下,通過發射聲波、測量聲波傳播時間來獲取流速信息。其優勢包括:
(1)高精度測量:在滿管狀態下水流湍急、水面波動大,雷達超聲流量儀通過發射聲波并測量傳播時間,準確捕捉流速變化,實現高精度流量計算,保證管道滿管運行時的測流可靠性。
(2)抗干擾能力強:雷達超聲技術無需與水流直接接觸,不受水中雜物、氣泡或泥沙影響。即使在復雜管道環境下,也能穩定測量流速,為滿管管網提供連續、可靠的數據支持。
這種雙重監測技術的融合,使雷達超聲流量儀在管網滿與不滿狀態下都能實現高精度測量,從而滿足全場景管網測流需求。
