綜合管廊監測系統有哪些部分組成?分別有什么作用

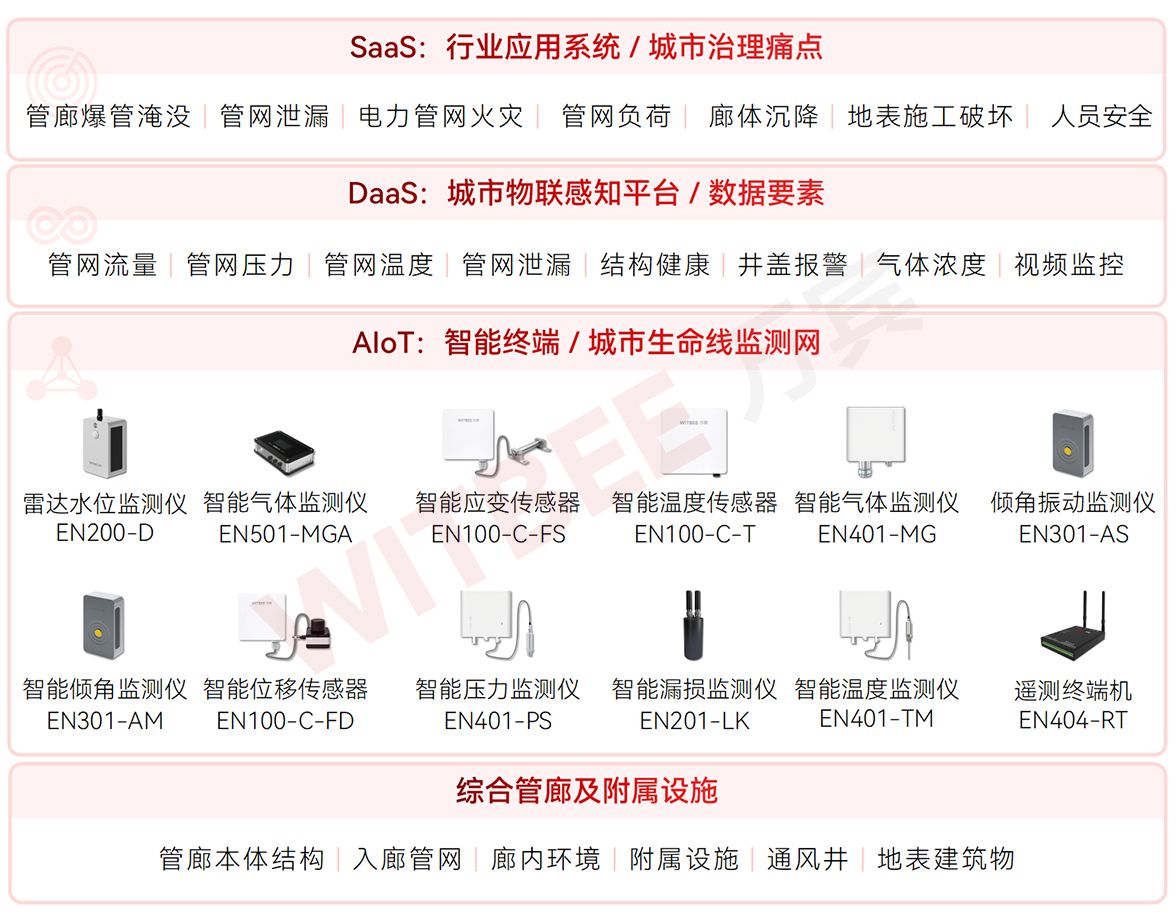

綜合管廊作為匯聚水、氣、熱、電、通信等多項設施的地下大房子，其結構安全、內部管網安全、環境安全三者缺一不可。WITBEE?萬賓科技?綜合管廊監測系統正是將這三方面納入感知和預警范疇，從而提升了管廊整體運行的可視化、預警能力與應急響應水平。簡而言之，如果將管廊比作一個“生命體”，這個監測系統就是其健康管家，使得背后潛伏的風險能被實時發現、提前處置，而不是等到問題爆發時才被動應對。
一、管廊本體結構監測
在第一部分，綜合管廊監測系統重點監測的是管廊的物理結構狀態，包括：廊體應力、沉降、傾角和振動。這些指標反映了管廊自身的穩定性、變形情況及未知的安全風險。
1.應力監測：實時監測管廊墻體、梁、支撐結構的受力情況。如果結構承載超負荷、材料老化或外部荷載變化，應力偏高會提前預警。
2.沉降監測：監測管廊地基或結構整體出現下沉、裂縫或錯動的情況。沉降可能引起管廊變形，甚至導致內部管網出現連接錯位、滲漏等問題。
3.傾角監測：當管廊結構發生傾斜時，表示其整體或局部結構的安全性大大降低。因此，傾角監測能及時發現結構偏移，從而避免更大的坍塌事故。
4.振動監測：管廊中可能受到地上車輛、設備、地質或施工振動影響。而持續的振動可能導致裂縫擴展。此時，振動監測將有助于實現結構異常的實時預警。
在這部分，系統幫助運營管理者了解“房子”是否健康、是否有變形或應力超限，進而決定是否需要維修、加固或整改。
二、入廊管網監測
這一部分聚焦于綜合管廊內部鋪設的各類管網：供水管網、燃氣管網、排水管網、熱力管網。綜合管廊監測系統分別針對這些管網的關鍵參數進行“布控”，以實現對入廊管線安全性的動態把控。
1.供水管網：監測包括壓力、流量、漏水聲波等，可以發現水管內部壓力是否異常，或者通過聲音特征識別滲漏或破管。
2.燃氣管網：重點監測可燃氣體濃度、溫度等。當燃氣管道由于結構老化、接頭松動、腐蝕破裂等問題釋放甲烷氣體時，可燃氣體濃度升高將成為預警信息，用于判斷管道是否正在危險狀態。
3.排水管網：監測流量、有毒氣體濃度、可燃氣體濃度、溫度等。排水管網若發生污水倒灌、毒氣釋放、滯水或可燃氣體積聚等問題，監測系統便可以立即上報。
4.熱力管網：熱力系統包括供熱回流管，其溫度、壓力、流量如果異常，可能暗示管道內部結垢、堵塞、破裂等。監測這些參數也可以提前預知斷供等風險。
通過這部分監測，管廊管理者可以掌握管網運行狀態、及時發現管道泄漏、異常負荷或管道破損隱患，從而避免管網事故接二連三影響城市的安全運行。
三、廊內環境監測
除了結構和管網之外，管廊的內部環境安全同樣重要。這一部分監測聚焦于溫度、濕度、積水、可燃氣體、氧氣等指標。
1.溫度濕度監測：管廊內部若溫度過高或濕度過大，會降低設施設備壽命、加速腐蝕等。
2.積水監測：管廊內若發生滲水、滯水，會造成積水風險、電氣短路風險、結構腐蝕加速。而積水監測可以及時提醒排水設施是否正常，預防作業人員受傷等。
3.可燃氣體監測：管廊內如有燃氣積聚，可能存在威脅地下城市生命線的安全風險，而綜合管廊監測系統可以實現提前預警火災、爆炸風險等目的。
4.氧氣監測：密閉或半密閉的管廊可能出現氧氣偏低或氧氣被稀釋的情形，這對工作人員巡檢及緊急救援都帶來危險。因此，氧氣監測是其中最重要的一環。
總而言之，綜合管廊監測系統形成了對管廊運行狀態的全方位覆蓋，更為城市綜合管廊網絡的智慧化管理注入了科技動力。
